Univerzálne-odstredivé ventilátory
QIYUE VENTILÁTOR · VŠEOBECNÉ PRIEMYSELNÉ VETRANIE
Univerzálne-odstredivé ventilátory
Rad odstredivých ventilátorov 4-68, 4-72 a 4-79 na vetranie továrne, prívod priemyselného vzduchu, dielenské odsávanie a bežné nekorozívne vzduchotechnické systémy. Začnite s požadovaným prietokom vzduchu, tlakom a pracovnými podmienkami, potom vyberte vhodnú sériu a konfiguráciu ventilátora.
ROZSAH RADY PRODUKTOV
Pre bežný priemyselný prívod a odvod vzduchu
Táto skupina zahŕňa odstredivé ventilátory na všeobecné{0}}účely, ktoré sa používajú tam, kde je dopravovaným médiom obyčajný vzduch alebo -nekorozívny plyn a ktorých prevádzka si nevyžaduje špeciálnu konštrukciu s vysokým-tlakom, vysokou-teplotou, odolnosťou proti korózii-,{5}}odolnou voči výbuchu alebo-veľkým prachom.
Nevyberajte len podľa čísla modelu.
Pred konečným výberom modelu si overte prietok vzduchu, tlak, teplotu, stav média, odpor potrubia, smer inštalácie a požiadavky motora.
01 · SORTIMENT PRODUKTOV
Porovnajte sériu 4-68, 4-72 a 4-79
Tieto tri série zdieľajú všeobecnú úlohu priemyselného vetrania, ale ich dostupné modelové rady, usporiadanie pohonov a umiestnenie projektu sú odlišné. Na podrobné údaje o výkone použite stránku jednotlivých produktov.
ŠIROKÝ ROZSAH · USPORIADANIE VIAC POHONOV

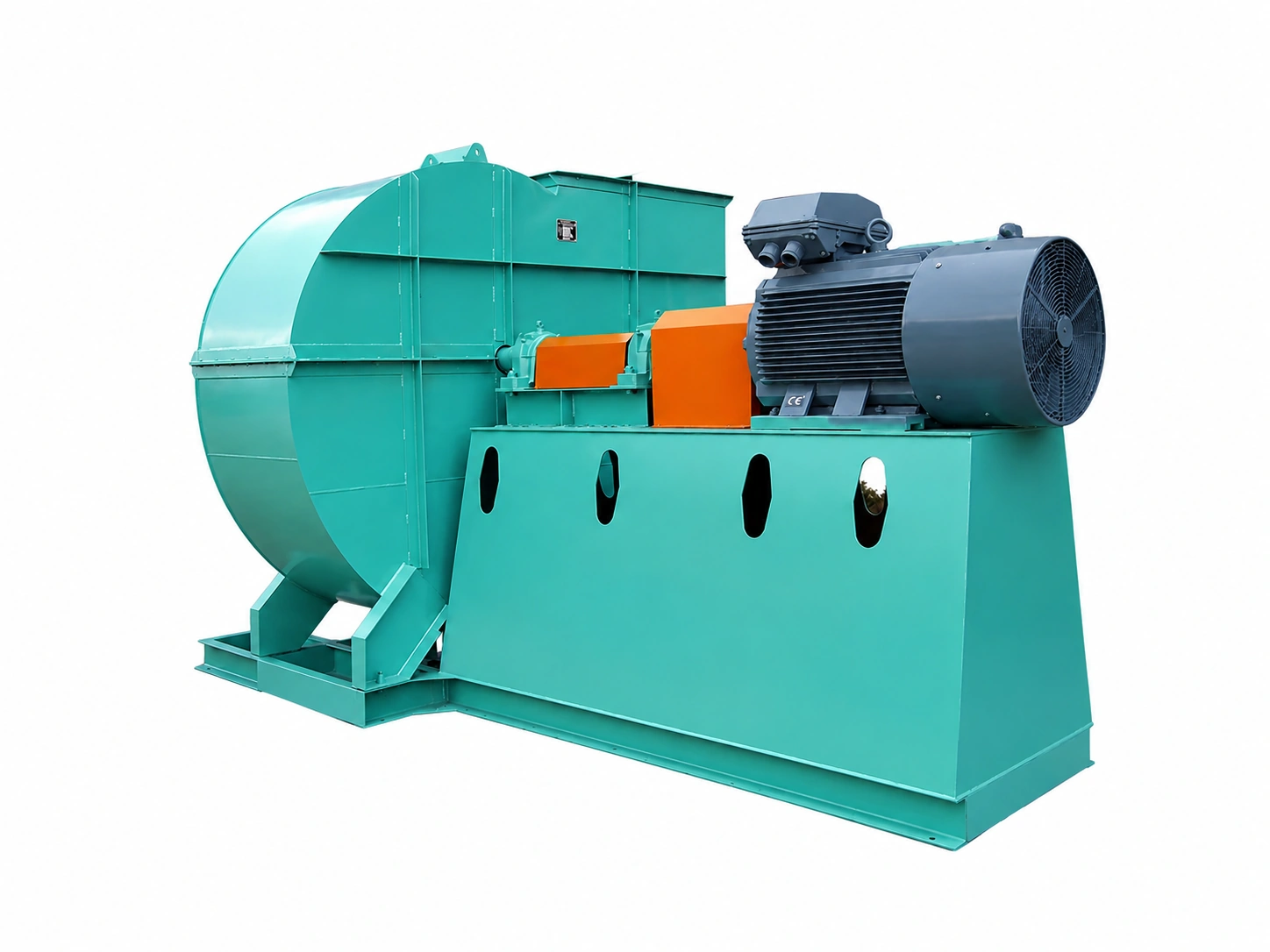

4-68 Odstredivý ventilátor
Všeobecný priemyselný odstredivý ventilátor pre prívod vzduchu do továrne, odsávanie dielní, vetranie skladov a veľké vnútorné systémy prúdenia vzduchu. Séria poskytuje široký rozsah veľkostí a viacero usporiadaní pohonov pre rôzne rozloženia inštalácie.
REFERENČNÝ MODELOVÝ RAD 2.8A–20B
MOŽNOSTI JAZDY A / C / D / B
TYPICKÁ ÚLOHA Stredný až veľký prietok vzduchu
VŠEOBECNÉ VETRANIE · FLEXIBILNÁ KONFIGURÁCIA
4-72 Odstredivý ventilátor
Všeobecný-odstredivý ventilátor na vetranie továrne, odsávanie dielne, vybavenie-prívod vzduchu do miestnosti a bežné systémy odvádzaného vzduchu-. Usporiadania typu A-, C- a D-poskytujú rôzne možnosti inštalácie a prenosu.
REFERENČNÝ MODELOVÝ RAD 2.8A–12C
MOŽNOSTI JAZDY A / C / D
TYPICKÁ ÚLOHA Všeobecné priemyselné vetranie
VNÚTORNÁ VÝMENA VZDUCHU · PRÍVOD A VÝFUK
4-79 Odstredivý ventilátor
Odstredivý ventilátor pre továrne, dielne, sklady, strojovne a veľké vnútorné priestory. Určené pre bežné-korozívne plynné podmienky, kde sa vyžaduje prívod vzduchu, odvod vzduchu alebo všeobecná výmena vzduchu.
REFERENČNÝ PRÚD VZDUCHU 990–20,850 m³/h
REFERENČNÝ TLAK 176 – 3 334 Pa
TEPLOTA PLYNU Menší alebo rovný 80 stupňom
02 · PREDBEŽNÉ POROVNANIE
Začnite od služby a potom otvorte stránku podrobných sérií
Toto porovnanie je určené len pre{0}}orientáciu na rodinu produktov. Konečný výber sa musí vykonať zo skutočných údajov o výkone ventilátora a prevádzkového bodu projektu.
| séria | Všeobecné polohovanie | Smer konfigurácie | Typické použitie projektu |
|---|---|---|---|
| 4-68 | Široký rozsah všeobecného vetrania | Viacnásobné usporiadanie A/C/D/B pohonu | Továrne, dielne, sklady a väčšie vetracie povinnosti |
| 4-72 | Univerzálne-priemyselné vetranie | A/C/D usporiadanie | Vetranie dielne, odsávanie zariadení a obyčajný prívod vzduchu |
| 4-79 | Bežný vnútorný prívod a odvod vzduchu | Vyberá sa podľa prietoku vzduchu, tlaku a požiadaviek na inštaláciu | Továrne, sklady, strojovne a veľké vnútorné priestory |
03 · VÝBER VENTILÁTOROV
Informácie požadované pred výberom série
Číslo modelu na potvrdenie ventilátora nestačí. Pošlite skutočný prevádzkový bod a podmienky na mieste, aby bolo možné spoločne skontrolovať veľkosť ventilátora, rýchlosť, motor a usporiadanie.
01. Prúdenie vzduchu:požadovaný objem vzduchu v m³/h alebo CFM
02. Tlak:statický tlak, celkový tlak alebo známy odpor systému
03. Stredná:čistý vzduch, zloženie plynu, prašnosť a vlhkosť
04. Teplota:normálna prevádzka a maximálna teplota plynu
05. Inštalácia:trasa potrubia, rotácia, uhol výstupu a dostupný priestor
06. Elektrické:napätie, frekvencia, fáza a požiadavka na motor
VÝMENA EXISTUJÚCEHO VENTILÁTORA
Chýbajú vám údaje o prietoku vzduchu alebo tlaku?
Projekty výmeny často začínajú neúplnými prevádzkovými údajmi. Ak pôvodný pracovný bod nie je k dispozícii, pošlite informácie, ktoré zostanú na mieste, a použite ich ako východiskový bod pre technickú kontrolu.
Typový štítok existujúceho ventilátora
Starý model ventilátora a informácie o motore
Celkové rozmery a veľkosť vstupu / výstupu
Smer otáčania a uhol výboja
Fotografie lokality a fotografie pripojenia potrubia
Existujúce údaje o výkrese alebo predchádzajúcej výkonnosti, ak sú k dispozícii
04 · PREVÁDZKOVÉ HRANICE
Kedy opustiť rad ventilátorov{0}}na všeobecné účely
Univerzálne-ventilátory sú určené na bežné vetranie. Špeciálne pracovné podmienky by sa mali preskúmať prostredníctvom príslušnej rodiny ventilátorov namiesto výmeny iba motora alebo materiálu.
Obyčajný čistý vzduch
Vetranie továrne, odsávanie dielne, prívod vzduchu a obyčajná výmena vzduchu.
Univerzálne-fanúšikovia
Vyššia odolnosť systému
Dlhé potrubia, procesný odpor alebo tlakové{0}}prvé pracovné body.
Vysokotlaková{0}skupina
Horúci plyn / spaliny
Zvýšená teplota plynu, ťah kotla, výfuk pece alebo pece.
Korozívny plyn
Kyslá hmla, vlhké chemické výfukové plyny alebo požiadavka na{0}}kompatibilitu materiálu.
Horľavá atmosféra
Nebezpečný plyn alebo výbušná-oblasť vyžadujúca konkrétnu kontrolu-projektu.
Prach-naplnený vzduch
Odolnosť kolektora, zaťaženie časticami alebo podmienky abrazívneho prachu.
05 · CESTY APLIKÁCIE
Spoločné projekty všeobecného vetrania
Ak ešte nie je známy požadovaný model ventilátora, použite stránky aplikácie. Usporiadanie systému a prevádzkový bod by mali byť definované pred potvrdením finálnej produktovej série.
Vetranie dielne
Všeobecná továrenská výmena vzduchu, odvod tepla zo zariadení, prívod vzduchu a bežné výfukové systémy.
Skontrolujte aplikáciu →Priemyselné sušenie vzduchu
Pred výberom bežného ventilátora skontrolujte prietok vzduchu, teplotu a celkový odpor systému.
Skontrolujte aplikáciu →Všetky odstredivé ventilátory
Vráťte sa do nadradenej skupiny produktov a porovnajte všeobecné, vysokotlakové,-veľkoobjemové a iné smery odstredivého ventilátora.
Zobraziť rozsah odstredivých ventilátorov →06 · RFQ
Pred výberom modelu odošlite prevádzkový bod
QIYUE FAN môže po potvrdení prietoku vzduchu, tlaku, média a podmienok inštalácie skontrolovať, či je 4-68, 4-72 alebo 4-79 vhodným smerom štartu.
ODPORÚČANÉ ÚDAJE RFQ
Prúdenie vzduchu· Statický / Celkový tlak · Teplota plynu · Stredný a prachový stav · Napätie / Frekvencia · Rotácia a smer výstupu · Množstvo a miesto určenia
S bohatými skúsenosťami sme jedným z najspoľahlivejších výrobcov a dodávateľov odstredivých ventilátorov na všeobecné použitie- v Číne. Neváhajte a veľkoobchodne kúpte vysokokvalitné-odstredivé ventilátory na všeobecné použitie vyrobené v Číne tu z našej továrne. Prijímame aj prispôsobené objednávky.
Zaslať požiadavku
